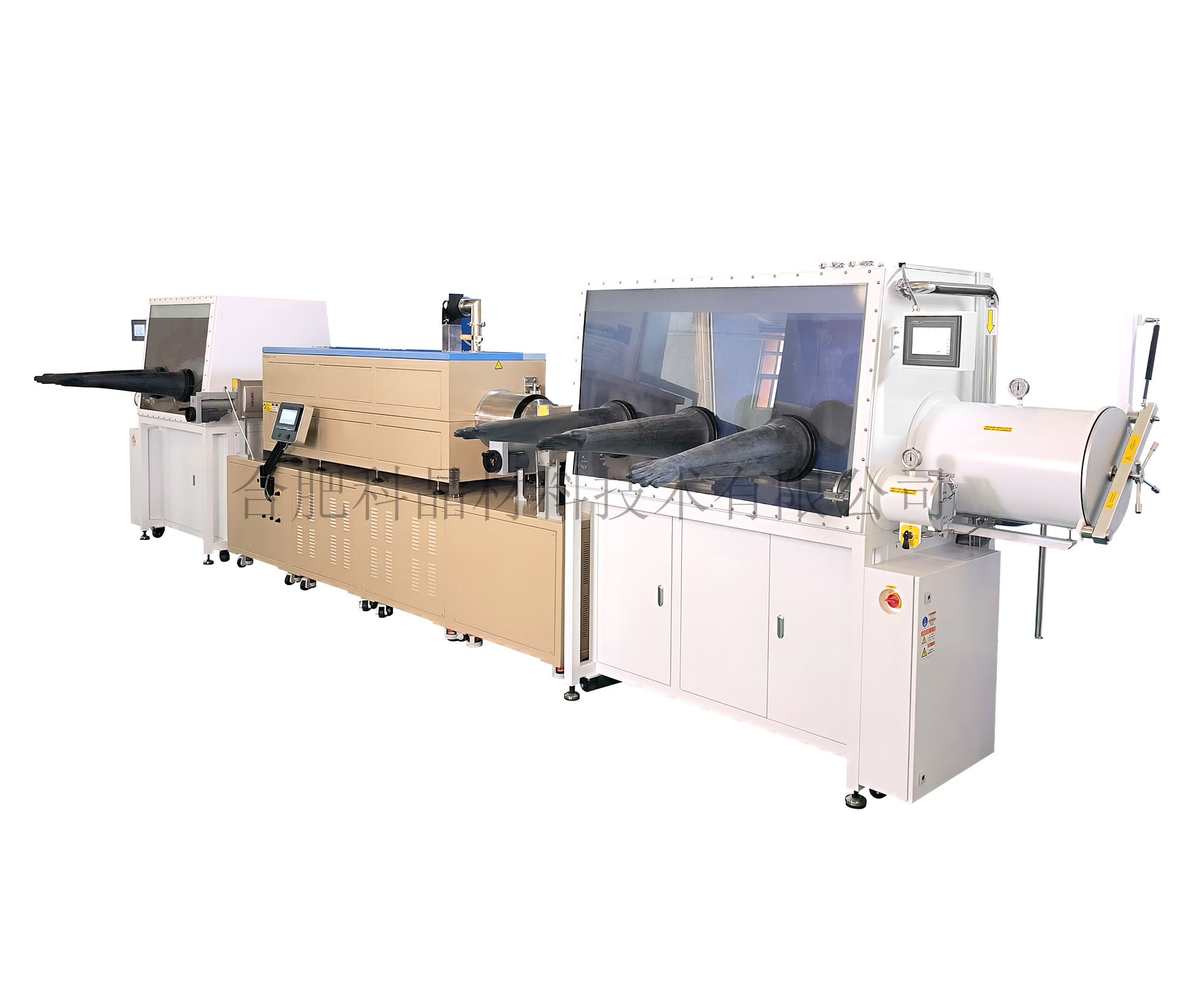

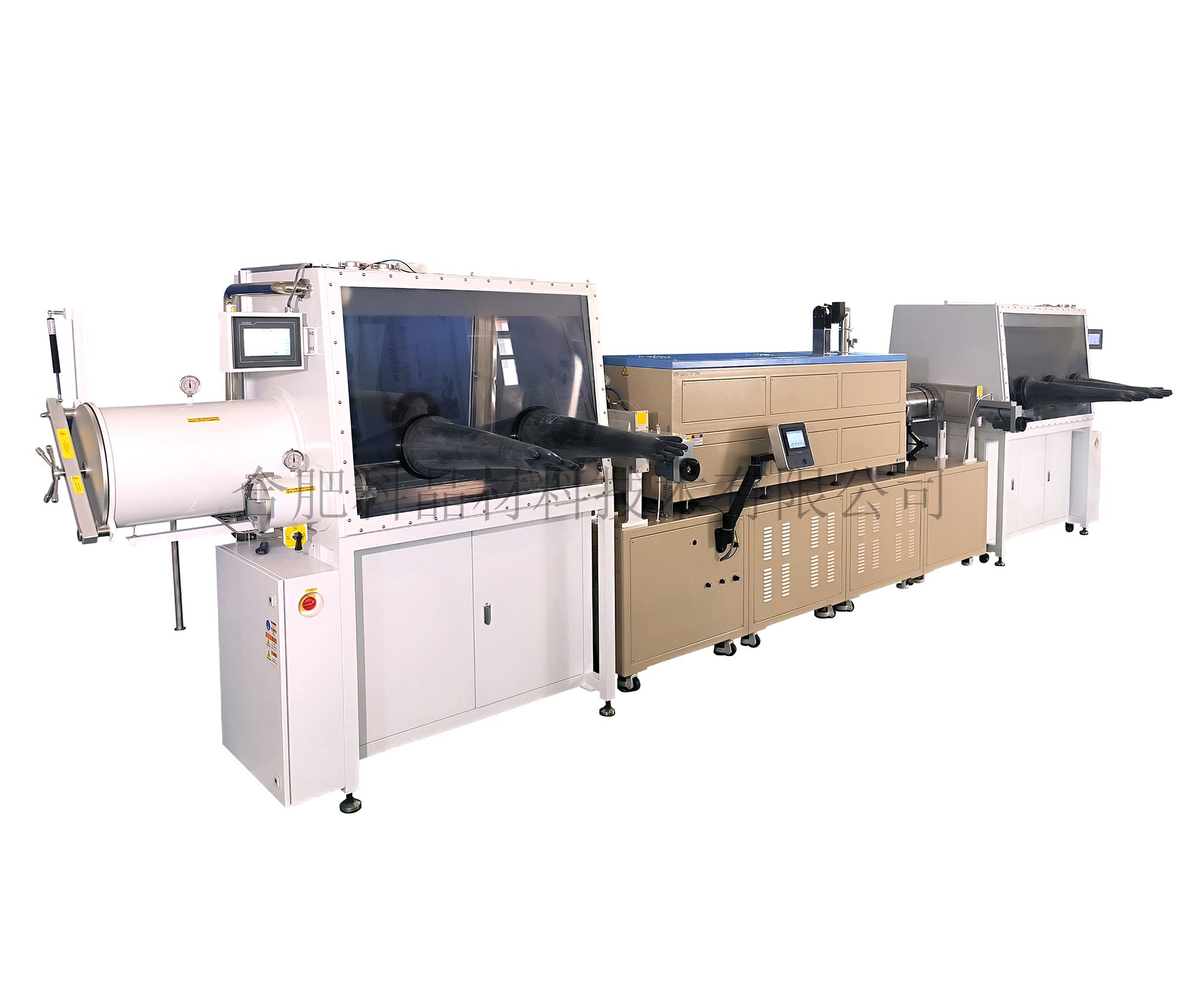

| 规格和型号 | · 1200℃大口径四温区电动开启管式配两手套箱 OTF-1200X-IV-GB |

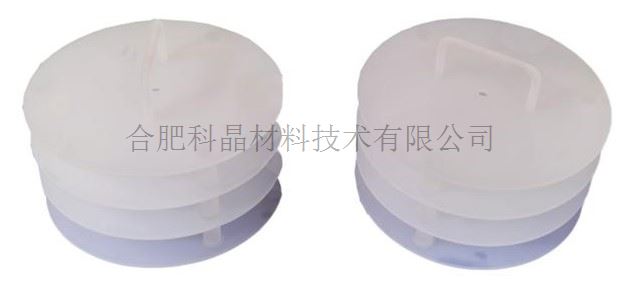

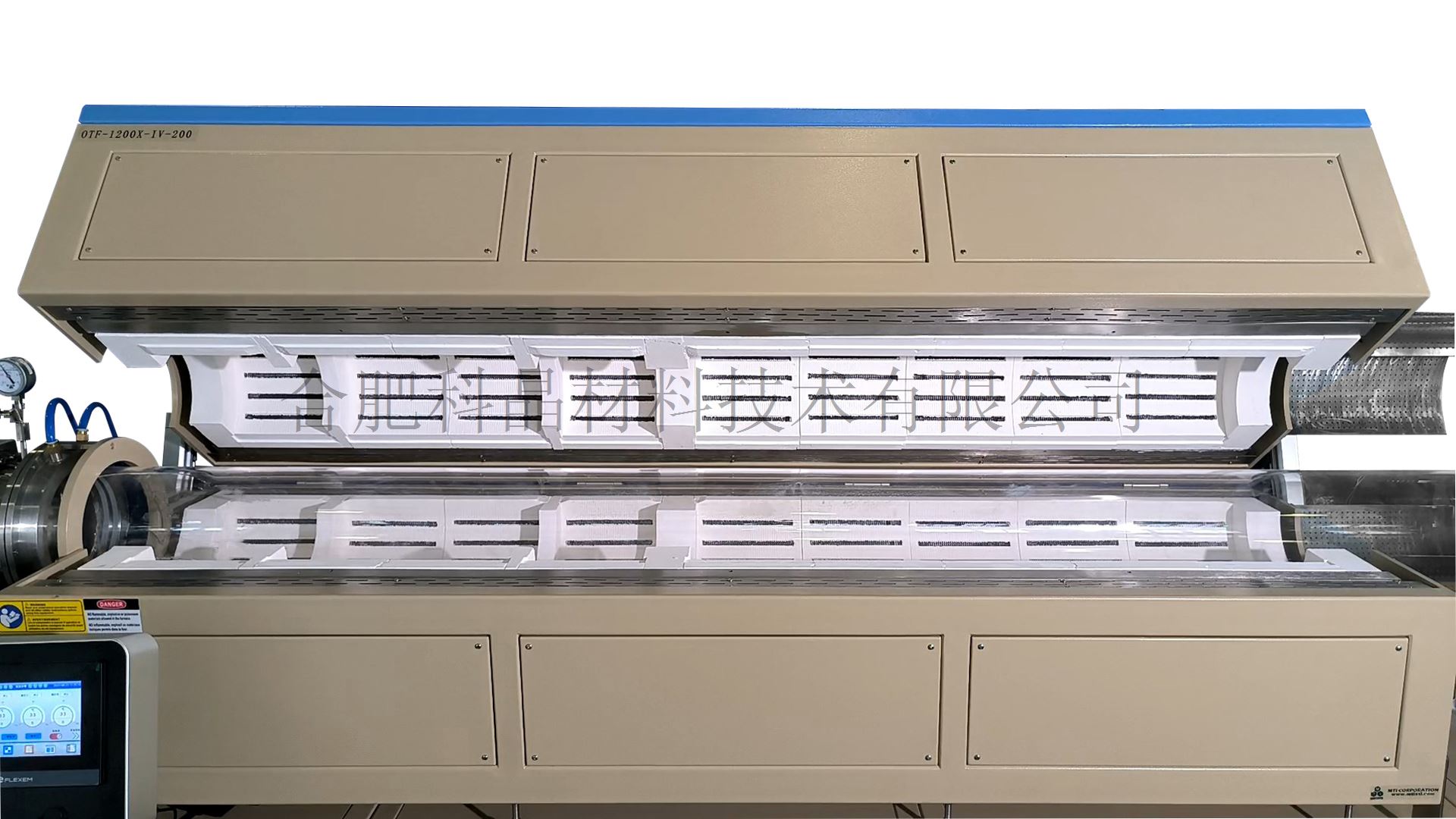

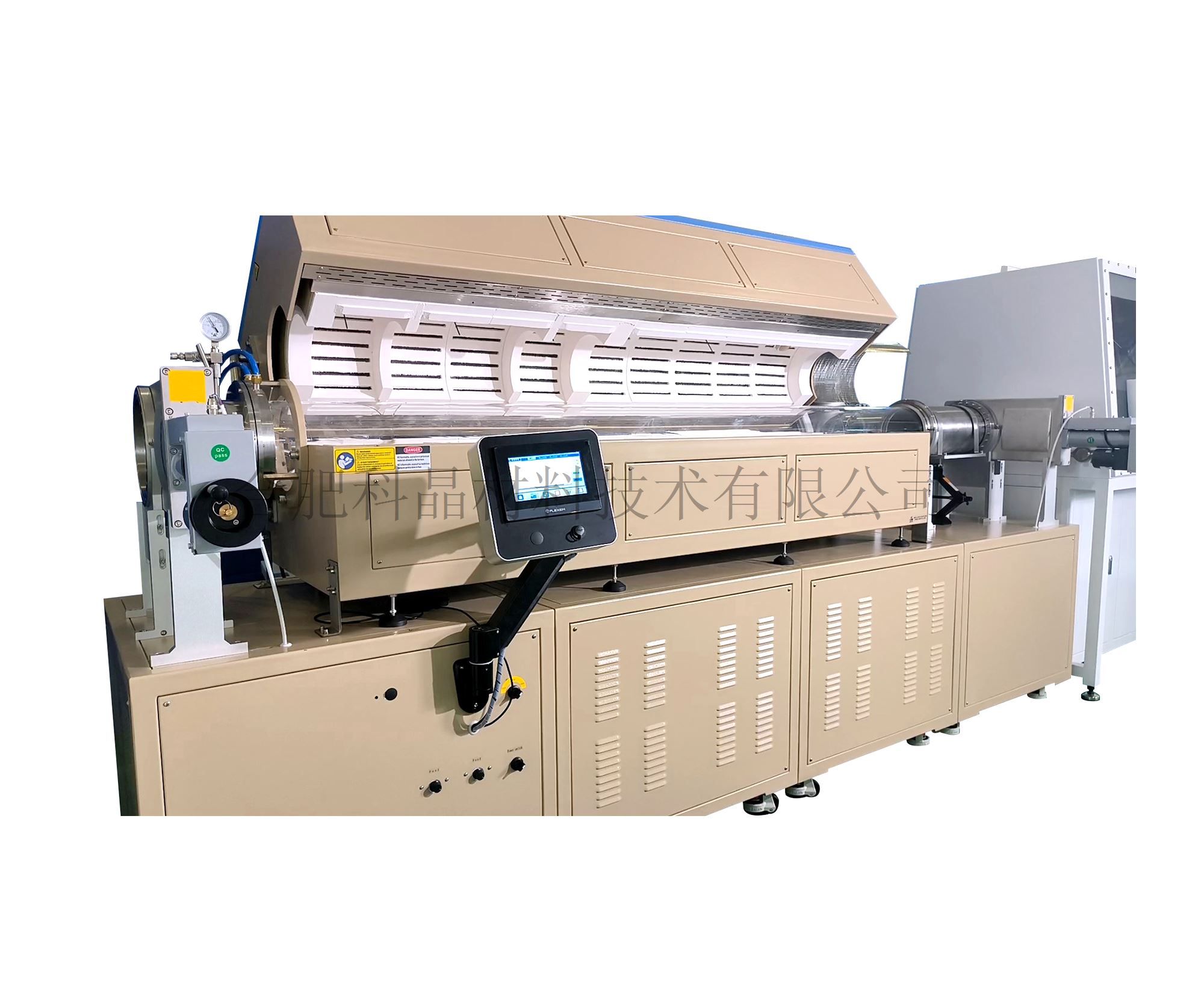

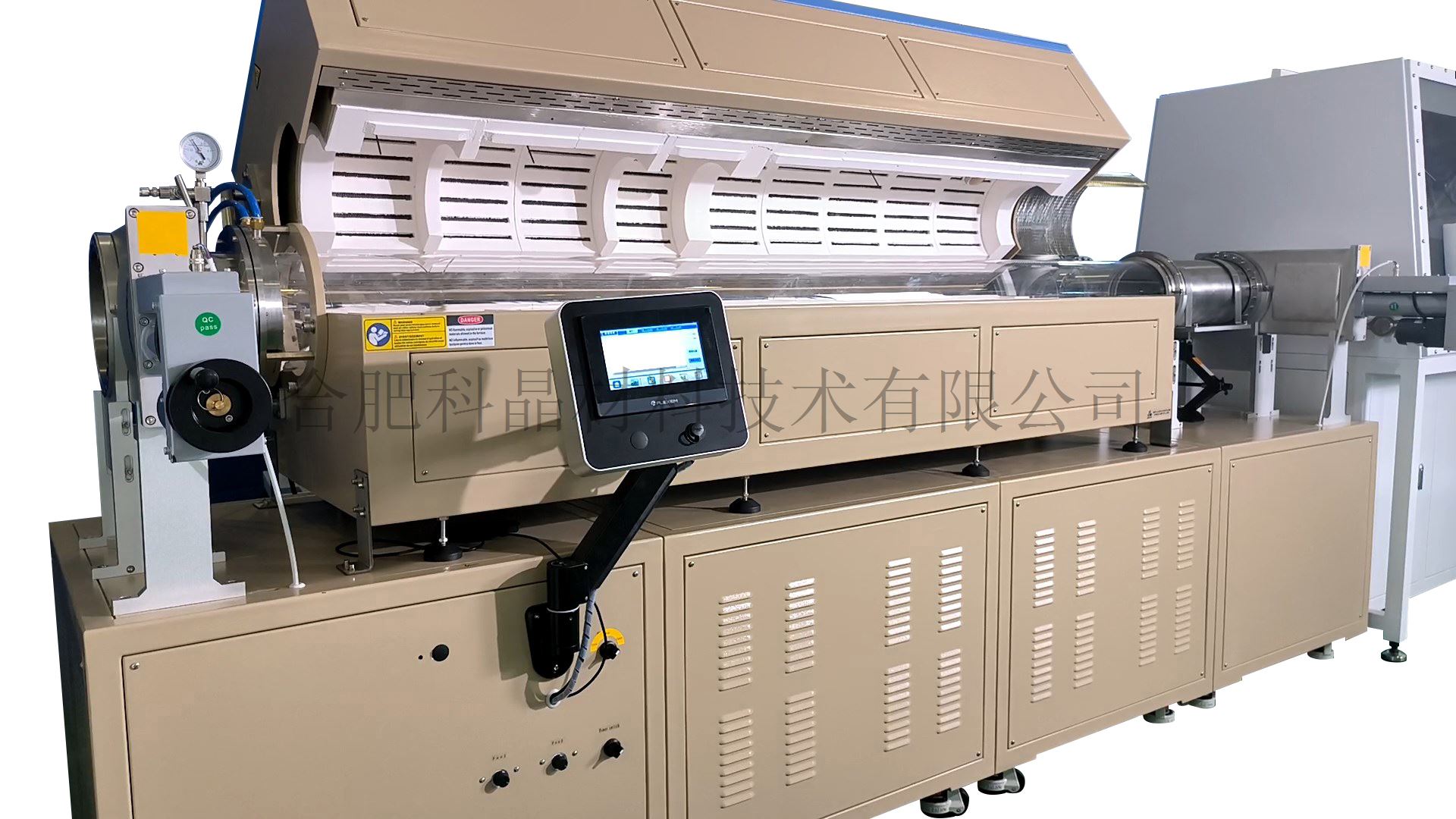

| 管式炉特点 | · 采用双层壳体结构，并带有风冷系统 · 设备配有2个石英多片式管堵或者全金属管堵可以提高管内的洁净度和真空度 · 高纯氧化铝纤维作为炉膛材料，表面涂有高温氧化铝涂层，可以提高加热炉效率，既降低能耗的又延长炉膛使用寿命。 · 采用电动方式开启炉门，使操作更加方便
|

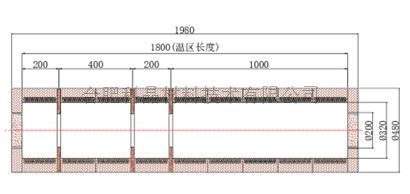

| 加热炉基本参数 | · 电源：AC380±10%V 50/60Hz 三相 或AC220±10%V 50/60Hz 三相 · 最大功率：35KW（设计最大功率） · 最高温度1200℃（1200℃＜30min） · 额定温度：1100℃ · 建议升温速率：≤10℃/min · 热电偶：K型 数量：4支 · 加热元件：掺钼铁铬铝合金电阻丝 · 加热区尺寸：φ320-1800mm · 温区数：4个（温区1#：200mm 温区2#：400mm 温区3#：200mm 温区4#：1000mm） · 炉管尺寸：Ф200*2500mm（最大兼容管径11”） 说明：可以根据客户要求定制其他温区长度
|

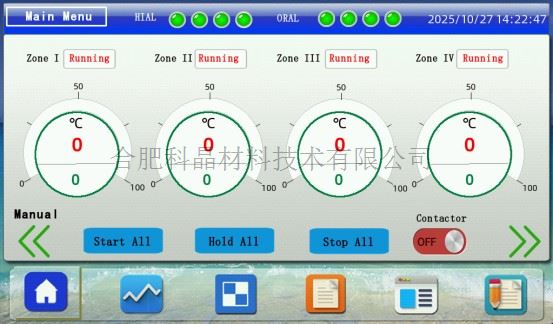

| 温控系统 | · 采用触摸屏+温控模块控制 · 一键启动/停止多温区，带有自动记录（记录1个月）和预设升温曲线功能 · 可预存5条自定义配方工艺随时调用，拥有usb 接口可读取记录曲线，网线接口可使用PC远程控制 · 包含一款智能温度控制器（也可以选配欧陆仪表恒温精度可达±0.1℃） · PID温度控制 · 50段可编程控制 · 带有DB9 PC通讯端口（控温软件需额外费用） · 控温精度：±1℃ · 可选购电脑温度控制软件用于控制升温曲线和导出数据；
|
| 石英管和管堵 | · 高纯石英管可以选配以下尺寸： · 8″：216 O.D x 208 I.D x 2500 L (mm) · 8.5″：216 O.D x 208 I.D x 2500 L (mm) · 11″ ：280 O.D x 272 I.D x 2500 L (mm)
|

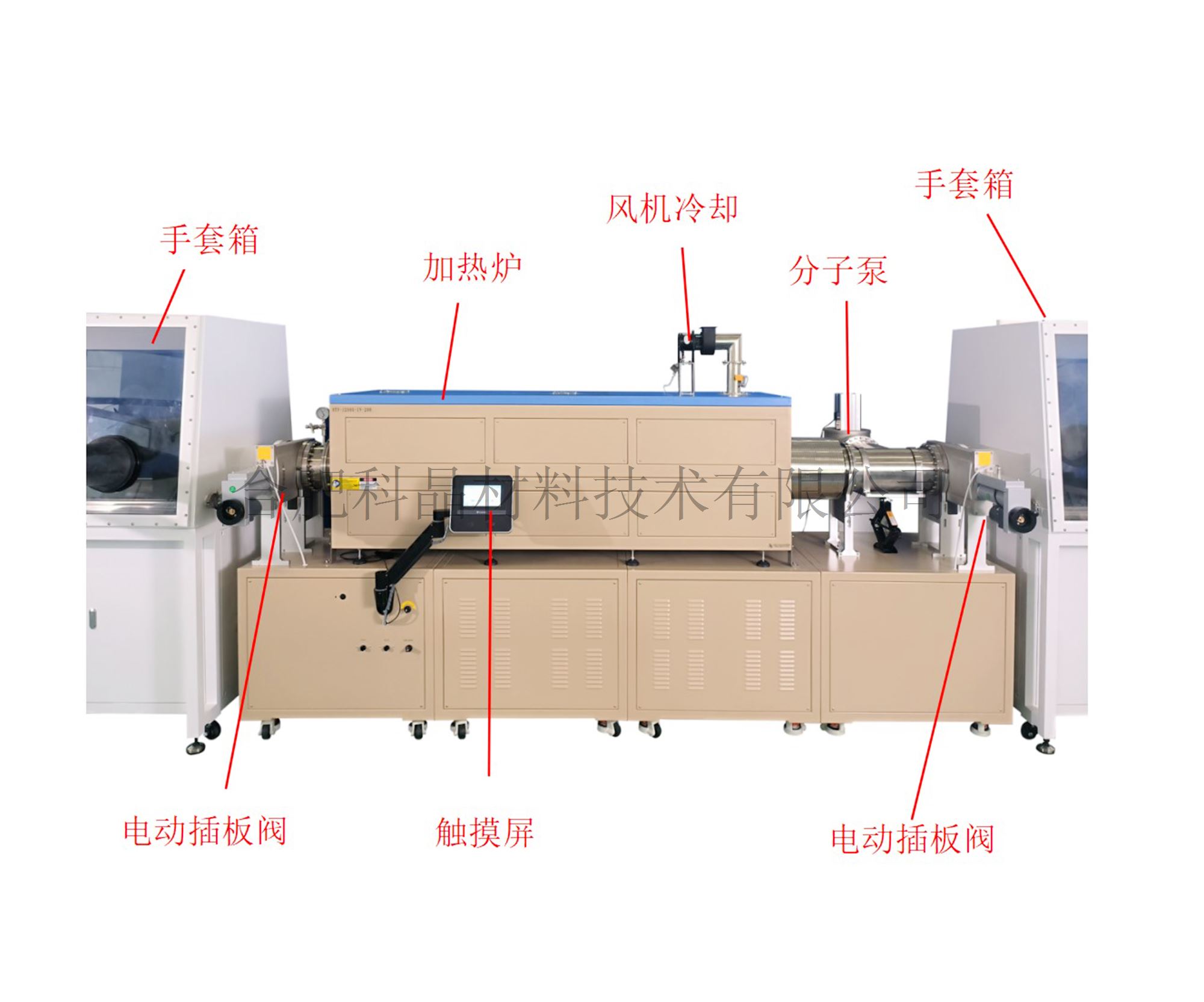

| 密封法兰 | 1. 加热炉单独使用时： ·法兰材质：SUS304不锈钢 ·左端法兰为进气端，配有φ6.35进气接口、通断阀、机械压力表 ·右端为真空抽气/排气端，配有KF-40真空接口，φ6.35排气接口、排气通断阀。 2. 加热炉配手套箱使用时： ·左端配有对接手套箱的CF200接口及控制开关的DN200电动插板阀，配有带通断阀的φ6.35进气口，机械压力表，
·右端配有对接手套箱的CF200接口及控制开关的DN200电动插板阀，并配有连接分子泵的三通接口及电动高真空挡板阀，配有带通断阀的φ6.35排气口
|
| 循环手套箱 | · 电源：220±10%VAC, 50/60Hz, 单相 · 功率：1.5KW · 腔体材料：304不锈钢，厚度3mm · 1200mm（长）×1000mm（下宽）×800（上宽）×900mm（高）、材质为3mm 厚 SUS304，一体式净化系统。 · 手套箱腔体顶部都安装有滑动物料板：300mmL×250mmW×300mmH · 2个过度仓：大过度仓尺寸：内径Φ360mm×长度600mm；小过度仓尺寸：内径Φ150mm×长度300mm；大过度仓内安装有滑动托盘 · 最大真空度：100Pa · 循环工作气体：N2, Ar, He · 循环能力：鼓风机流量：90m3/h · 再生：触摸屏PLC控制自动再生 · 再生气体：工作气体与氢气混合（氢气5%-10%） · 压力控制：控制腔体压力，箱体工作压力在+/-10mbar内可自由设置，超出+/-13mbar系统自我保护 · 脚踏开关：箱体内气压可通过脚踏开关调整 · 水传感器：0-1000ppm,显示精度0.1ppm · 氧传感器：0-1000ppm,显示精度0.1ppm · 左右侧箱底部设有一个CF200 接口，便于与管式炉连接密封 |
| 真空度（选配） | · 标配机械泵，TRP-12真空泵,真空度可以达到10-2ttor · 配套分子泵，真空度可以达到10-5ttor
|
| 冷水机（选配） | · 型号：CW-5300 · 工作电压：AC 220V 50HZ · 工作电流：0.8-6.1A，制冷量：8427Btu/h · 压缩机功率：800W，水箱容量：10L · 最大流量：15L/min，净重：48 Kg |

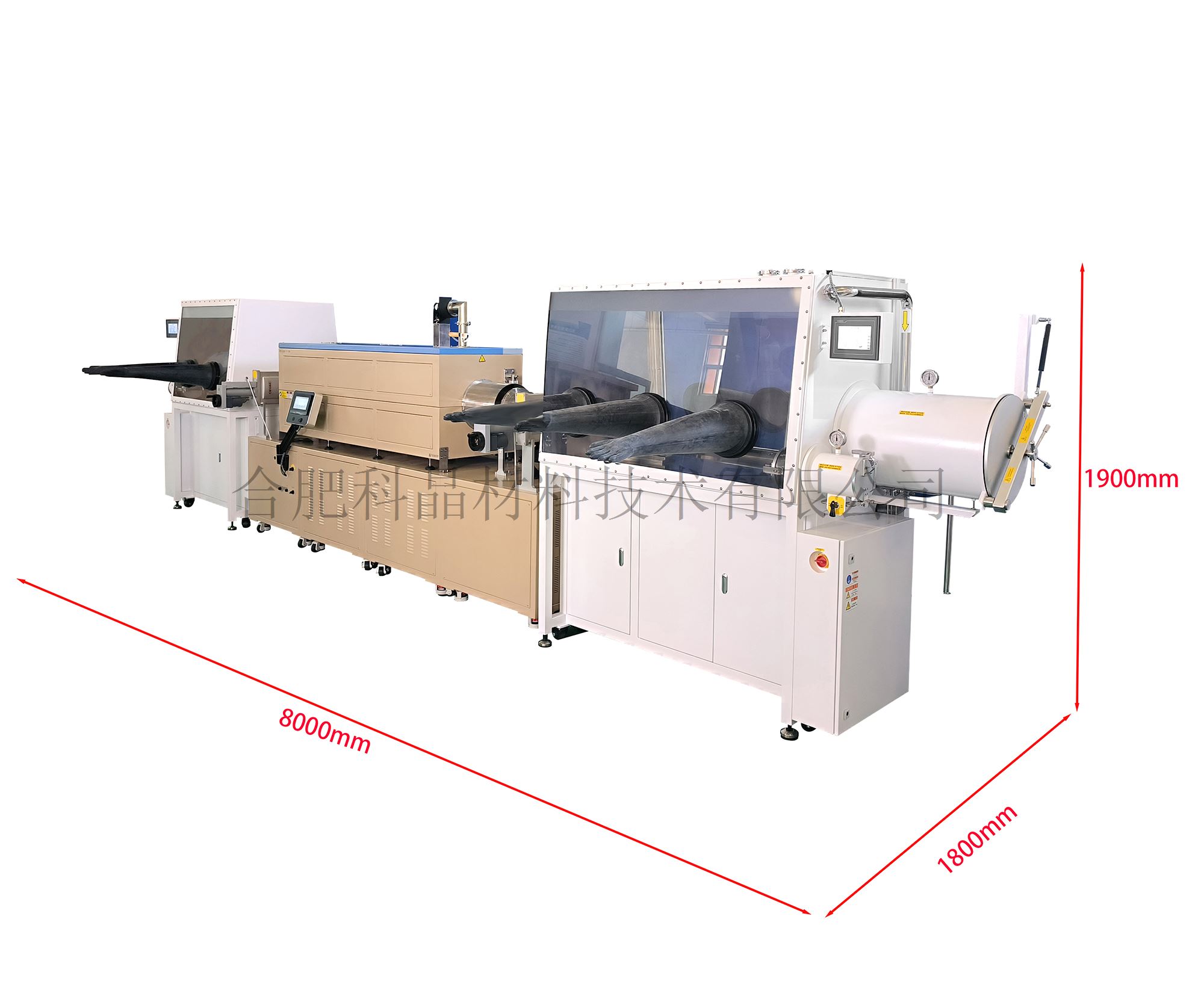

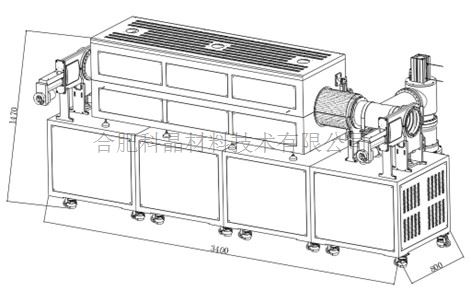

| 外型尺寸 | · 配合手套箱尺寸长宽高：8000*1800*1900mm · 单炉体尺寸：3400*800*1470mm
|
| 重量 | · 总重量约:2100Kg · 两个手套箱重量：约1000Kg · 加热炉重量：约1100Kg |
