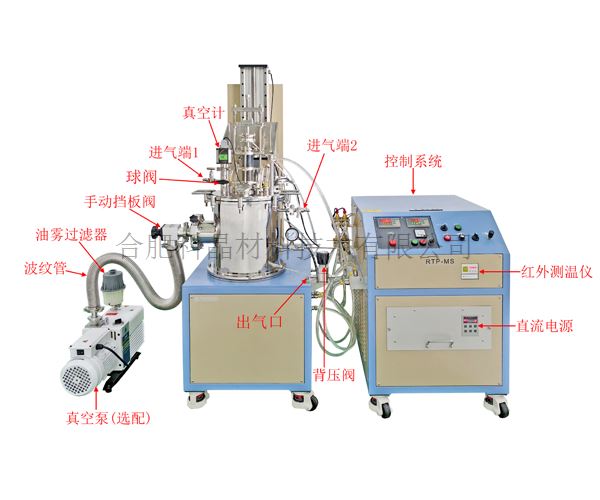

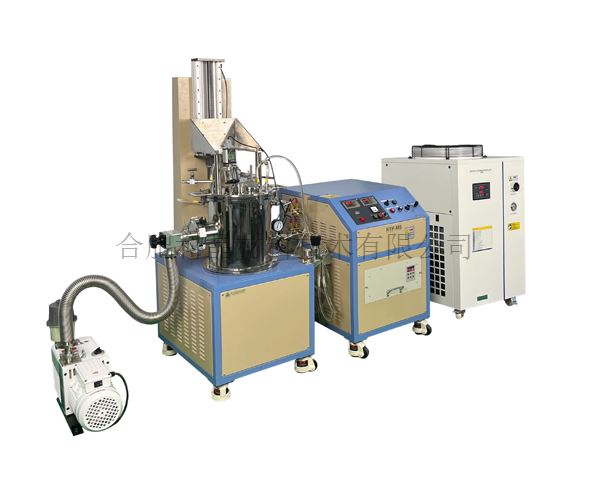

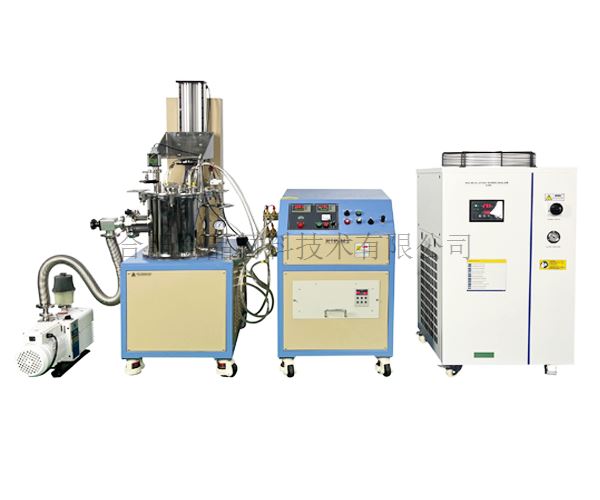

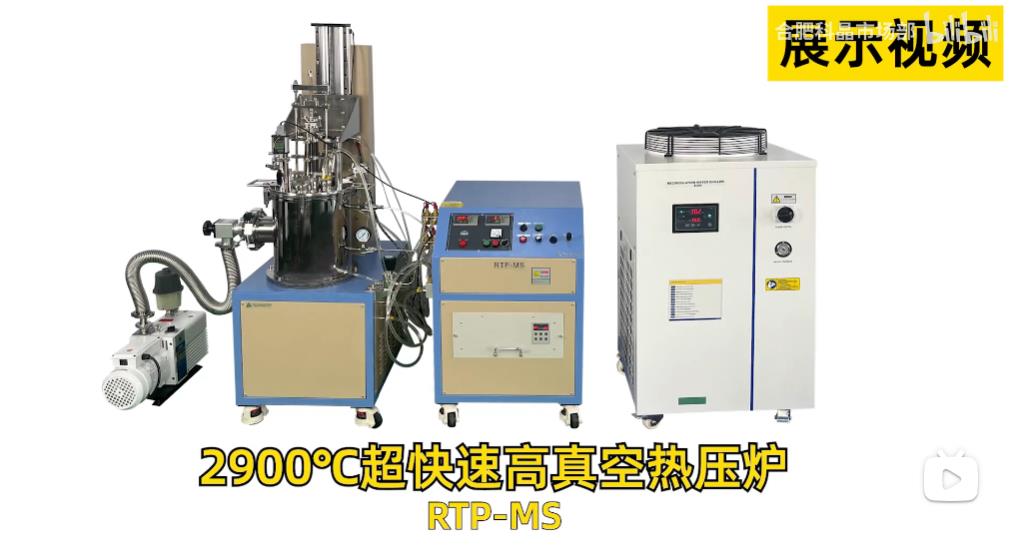

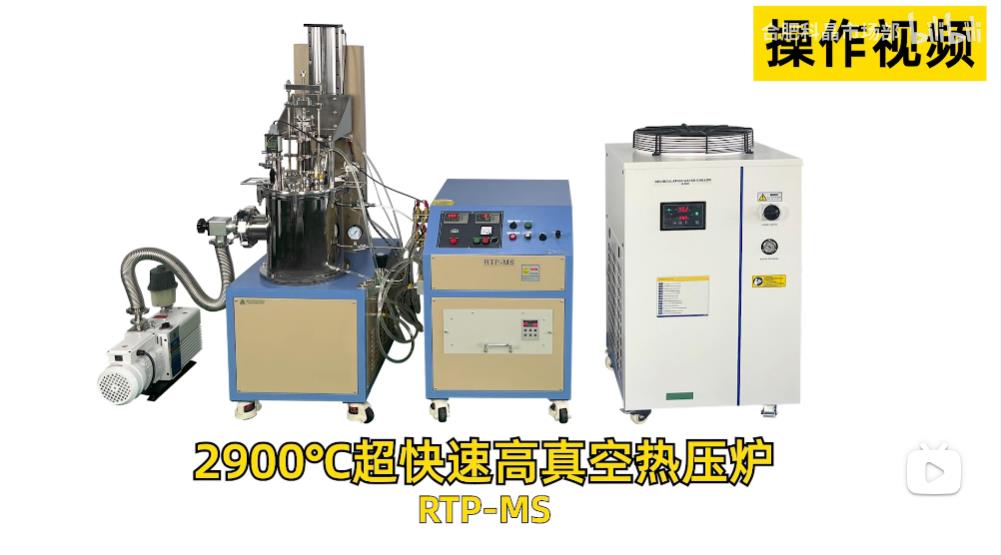

| 设备名称型号 | · 2900℃超快速高真空等静压&热压炉 RTP-MS |
| 产品特点 | · 不锈钢水冷腔体，真空度可达2x10-2torr（机械泵），5x10-5torr（分子泵），腔体内最高气压可达1MPa · 加热元件：石墨片作为加热元件，最高温度可达到 2900℃ · 两个加热元件之间的间隙可根据不同的样品厚度进行调整 · 上部配置的手动加压机构可应用于热压样品，最大压力100Kg · 采用高精度红外测温仪测量温度 |

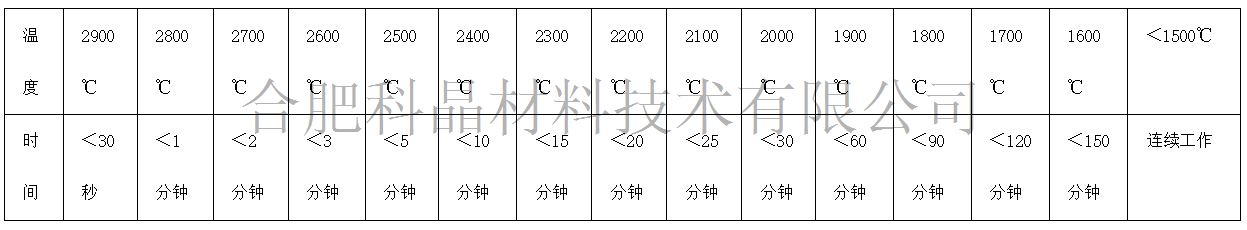

| 基本参数 | · 电源：三相AC380V±5% 50/60HZ · 功率：30KW · 最高加热温度：2900℃（≤30s） · 温度时间对应表（仅供参考）

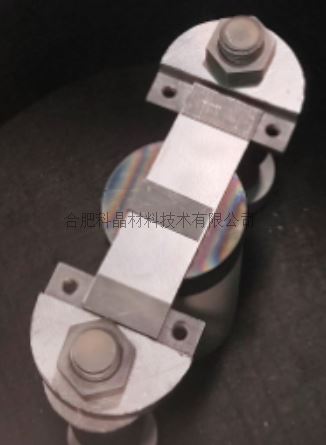

· 加热元件：石墨片（标配平面石墨片，可选配带坩埚石墨片、石墨纸或石墨毡加热片）
· 最快加热速率：≤180℃/s（标配石墨片真空环境下测试） · 样品尺寸：≤直径φ50mm*厚度2.0mm · 整套装置有两种工作模式： · 一种是真空或常压气氛保护下的超快热压（上下对样品加压），最大压力：100KG，数显仪表显示实时压力，手动调节，压力调节范围1-100千克 · 另外一种是在等静压（腔体内充气）模式下进行超快加热，最高压力：1MPa。两种工作模式不可以同时使用，在使用等静压模式时，必须拆除腔体上盖的手动加压模块，并用盲板封住上盖的KF40接口

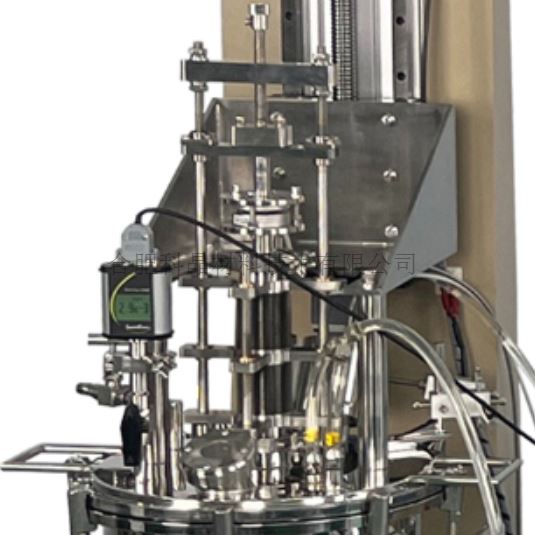

超快热压模式 等静压模式 |

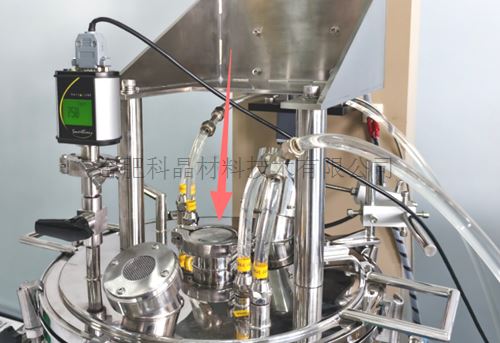

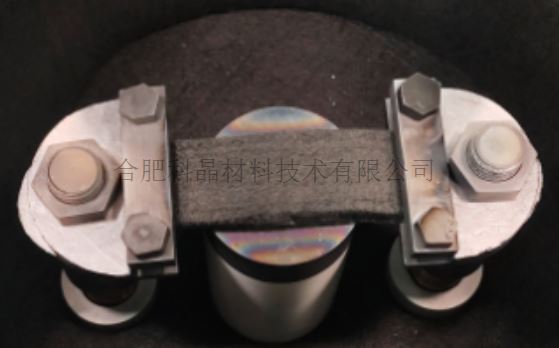

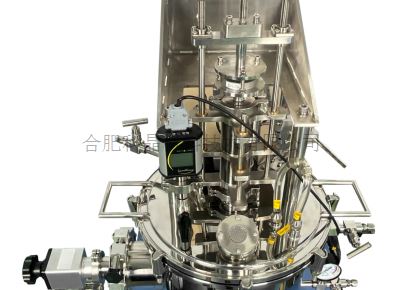

| 真空水冷腔室 | · 材质：304不锈钢 · 尺寸：外径φ370mm*H380mm · 内部石墨毡保温。外部腔体通水冷降温，水路安装有水压报警 · 腔体上盖固定在一个电动升降机构上，可控制上盖的升降 · 上盖中间位置的KF40的接口上安装了一根可伸缩波纹管，波纹管顶部安装的支撑杆调节装置用于手动调节压力 · 红外测温仪通过法兰盖上一个φ35mm石英观察窗探测加热片的温度 · 上盖的一个KF16接口安装了一个皮拉尼真空计，一个球阀控制气体的通断，充正压时需关闭此球阀 · 腔体右侧与上盖各有一个φ6.35的卡套接头进气口，分别通过一个不锈钢针阀控制进气的通断；腔体右侧进气口通低压小流量气体，通过设备右侧的精密调节阀控制进气流量。上盖上面的进气口通高压大流量气体连接到气瓶减压阀，此路进气管道需用耐高压管 · 腔体右下侧有一个φ6.35的卡套接头为出气口，一个不锈钢针阀控制出气的通断，出气口通过不锈钢管与一个背压阀连接，可通过调节背压阀使腔体内部维持在一个恒定压力 · 腔体左侧的KF40接口为抽真空接口，连接挡板阀，波纹管与真空泵 · 腔体内部下面安装了两根M24的陶封电极，石墨片固定在电极支撑柱上，样品放置在两个石墨片之间，石墨片下面有一个氮化硼支撑柱，通过上下加压的方式对样品施加压力
|
| 背压阀组件 | · 背压阀组件安装在腔体出气口处，当腔体处于热等静压模式下，通过调节背压阀的排气压力，实现对腔体内部压力的恒定控制 · 接口尺寸：1/4双卡套 · 阀体材质：316L · 最大承受压力：3.4MPa · 恒压精度：±1.5% FS
|
| 温控系统 | · 使用红外测温仪检测温度，红外测温仪温度测量范围：550-3000℃ 测量精度：±(0.5% FS+2℃)，重复精度：±0.3% FS
· 控温方式：手动控温和程序控温（通过“手动/自动切换开关”切换） · 手动控温：通过右侧面板上的电流调节旋钮调节电流值，从而调节温度 · 程序控温：安装了一个数显温度控制仪表，带有PID功能，可设置30段升降温程序,高温恒温控温精度为±3℃ · 温度控制仪表的时间设置以秒为单位
|
| 皮拉尼真空计(选配) | · 测量范围：1*10-4 mbar—1000 mbar（1*10-4—750 torr） · 准确度：1000mbar—20 mbar（读数的30%） 20—0.002mbar （读数的2%） · 重复性：20—0.002mbar （读数的2%） · 使用湿度：30℃环境下≤80% 40℃环境下≤50%无冷凝气体 · 使用温度：5℃—60℃
|

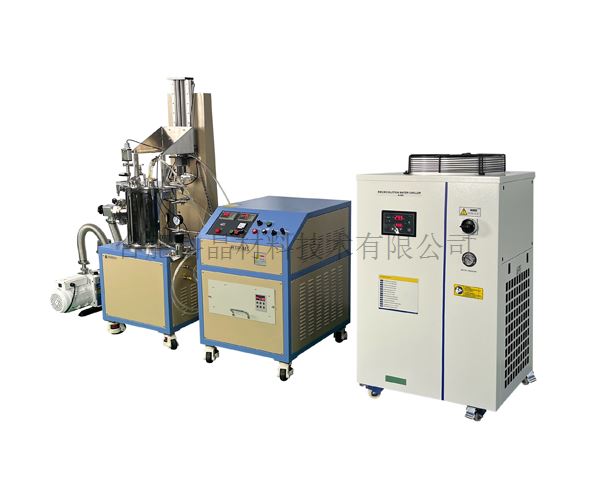

| 水冷系统（选配） | · 型号：KJ-6300 · 电源 : 单相AC 220V±5% 50Hz · 工作电流：3.4-18.1A · 制冷量：26826Btu/h 7.86KW 6758Kcal/h · 水箱容量 :40L · 最大流量 :75L/min · 重量：约165KG · 机器尺寸：655×810×1170mm﹙L×W×H﹚
|

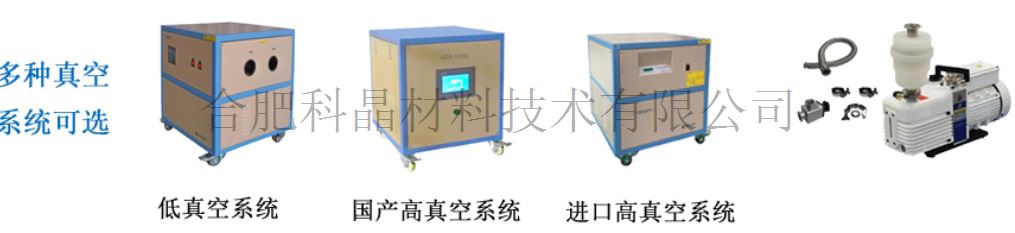

| 真空系统（选配） | · 型号：VRD-24 · 抽气速率：6.6 L/S · 电机功率：1100 W · 极限压强：4×10-1Pa（不带负载） · 实际压强：≤3 Pa（带上密封法兰，冷态下机械泵抽20分钟） · 如果想要获得更高的真空度（10-5torr）可选购国产或进口高真空机组
|

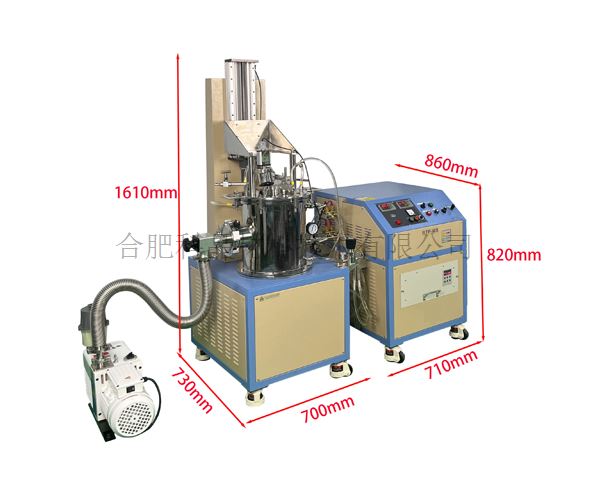

| 设备外形尺寸 | · 设备主体：730mm（L）*730mm（W）*1610mm（H） · 控制柜：710mm（L）*860mm（W）*820mm（H）
|
| 净重 | · 约350KG |
| 质保 | · 一年保修，终身技术支持 · 特别提示： 1.耗材部分如加热元件，石英窗口，样品坩埚等不包含在内 2.因使用腐蚀性气体和酸性气体造成的损失不在保修范围内 |
| 使用注意事项 | · 腔体内气压不可高于1MPa（相对气压） · 由于气瓶内部气压较高，所以腔体内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议在本公司选购减压阀，使用时会更加精确安全 · 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于额定压力，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等） · 我们不建议客户使用易燃易爆和有毒的气体，如果客户工艺原因确实需要使用易燃易爆和有毒气体，请客户自行做好相关防护和防爆措施。由于使用易燃易爆和有毒气体而造成的相关问题，本公司概不负责 |
